超高压电力电缆

点击图片查看原图

额定电压：	64/110KV
单价：	面议
起订：	10 m
供货总量：	1000000000 m
发货期限：	自买家付款之日起 3 天内发货
所在地：	四川成都市
有效期至：	长期有效
最后更新：	2014-07-29 08:45
浏览次数：	327

公司基本资料信息

成都鼎诚线缆有限公司
联系人李建东(先生)
会员 [当前离线] [加为商友] [发送信件]
电话
地区四川-成都市
地址四川成都市金牛区

产品详细说明

nfig="{"showOn":["mod-detail-description"],"title":"产品属性"}" style="margin-bottom: 12px; color: rgb(51, 51, 51); padding-bottom: 10px; border-width: 0px 1px 1px; border-right-style: solid; border-bottom-style: solid; border-left-style: solid; border-right-color: rgb(203, 203, 203); border-bottom-color: rgb(203, 203, 203); border-left-color: rgb(203, 203, 203); zoom: 1;">

护套材质：聚氯乙烯或聚乙烯	电线最大外径：120（mm）	绝缘厚度：66（mm）
标称截面：800（mm2）	用途：传输电力	线芯材质：LV
产品认证：ISO9001-2000	电压等级：高压电缆 (110千伏以上)	绝缘材料：交联聚乙烯

nfig="{"showOn":["mod-detail-description"],"title":"详细信息","tabConfig":{"trace":"tabdetail","showKey":"mod-detail-description"}}" style="margin-bottom: 12px; overflow: hidden;">

64/110kV交联聚乙烯绝缘电力电缆

一、产品标准

GB/T11017-2002

二、用途

　本产品适用于交流额定电压(U0/U)为64/110kV的中性点直接接地输电线路系统。

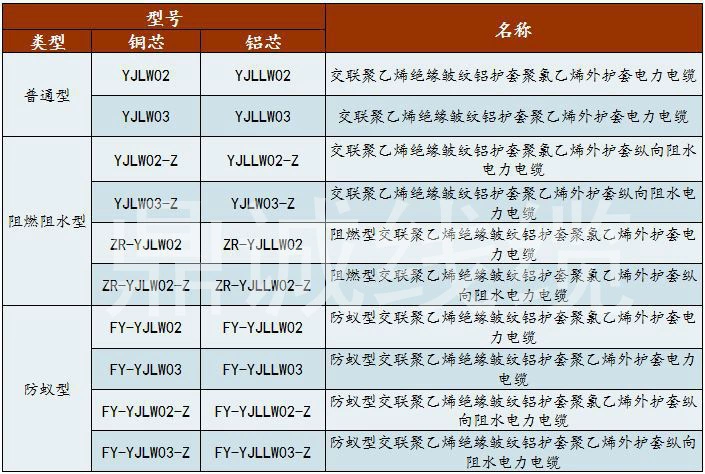

三、型号、名称

型号		名称
铜芯	铝芯	名称
YJLW02	YJLLW02	交联聚乙烯绝缘焊接皱纹铝套防水层聚氯乙烯护套电力电缆
YJLW02-Z	YJLLW02-Z	交联聚乙烯绝缘焊接皱纹铝套防水层聚氯乙烯护套纵向阻水电力电缆
YJLW03	YJLLW03	交联聚乙烯绝缘焊接皱纹铝套防水层聚乙烯护套电力电缆
YJLW03-Z	YJLLW03-Z	交联聚乙烯绝缘焊接皱纹铝套防水层聚乙烯护套纵向阻水电力电缆

四、制造范围

型号	芯数	额定电压kV	标称截面mm2
YJLW02,YJLLW02 YJLW02-Z,YJLLW02-Z YJLW03,YJLLW03 YJLW03-Z,YJLLW03-Z	单芯	64/110	240 300 400 500 630 800 1000 1200 1400 1600

五、结构及性能参数

导体截面mm2	导体直径mm	电缆外径mm	电缆重量kg/km		导体电阻Ω/km		载流量 A	电容 μF/km	短路电流kA/3S
导体截面mm2	导体直径mm	电缆外径mm	PVC护套	PE护套	20℃直流	90℃交流	载流量 A	电容 μF/km	导体	金属护套
240	18.4	89.9	8348	7708	0.0754	0.0961	543	0.135	20	22
300	20.6	91.1	8990	8341	0.0601	0.0766	597	0.146	25	22
400	23.8	92.3	9731	9073	0.0470	0.0599	657	0.165	33	22
500	26.6	94.5	10882	10208	0.0366	0.0467	718	0.182	41	23
630	30.0	96.9	12352	11660	0.0283	0.0361	779	0.201	52	24
800	34.0	99.9	14168	13454	0.0221	0.0282	837	0.223	66	25
1000	38.2	105.0	16460	15708	0.0176	0.0224	914	0.246	83	26
1200	42.6	109.4	18685	17900	0.0151	0.0193	962	0.266	99	27
