当今社会技术经济的突飞猛进，带来建筑业的勃勃生机，现代化医院、宾馆、住宅楼、公路、桥梁层出不穷，配电、照明系统容量和复杂系数急速增长，这一切都大大增加了建造现场的人工费用，降低了供电可靠性，延长了施工时间。为降低施工费用，解决劳动力短缺、施工计划紧张的问题，国外少数先进国家如日本等国，在90年代中后期创建了新一代低压供电线路系统。该系统由特殊电缆、配电箱、电源等组成，具有供电可靠，价格便宜，安装简单，环境要求低，免维护等优点。

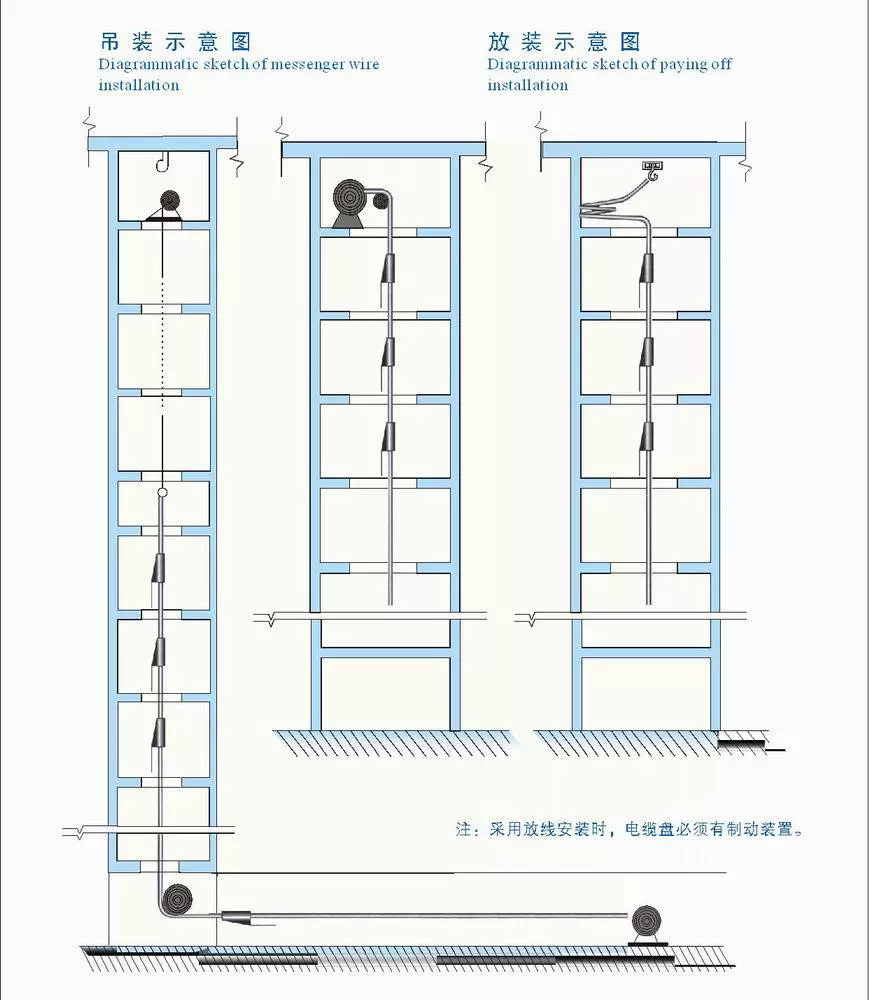

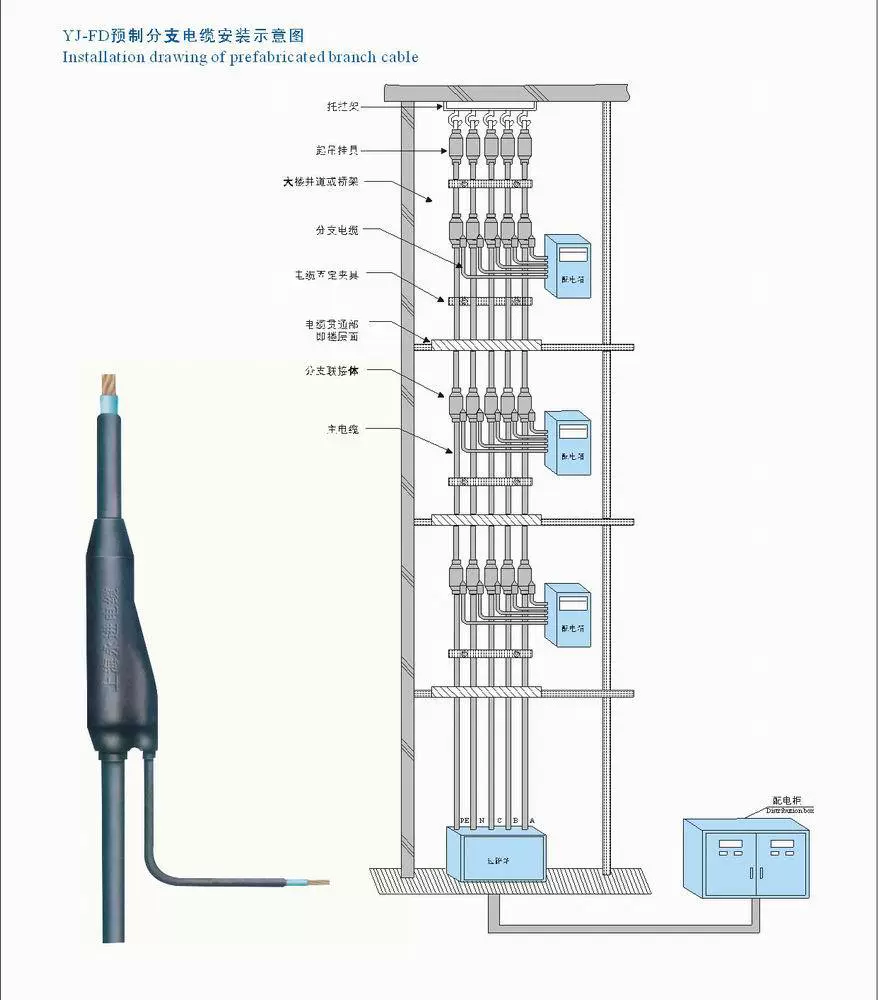

我公司研制开发的分支电缆即为该系统的特殊电缆。它是根据用户实际需要，生产时在规定的干线电缆位置上，接上所需根数支线电缆。施工时用吊钩悬挂让电缆盘均匀放线即可，极为便利，且电缆分支接头处经特殊处理，具有供电可靠和一定的防水性能。

产品用途

  本产品广泛适用于医院、宾馆、住宅楼、办公楼等配电系统，也可用于公路、桥梁、隧道等照明系统。

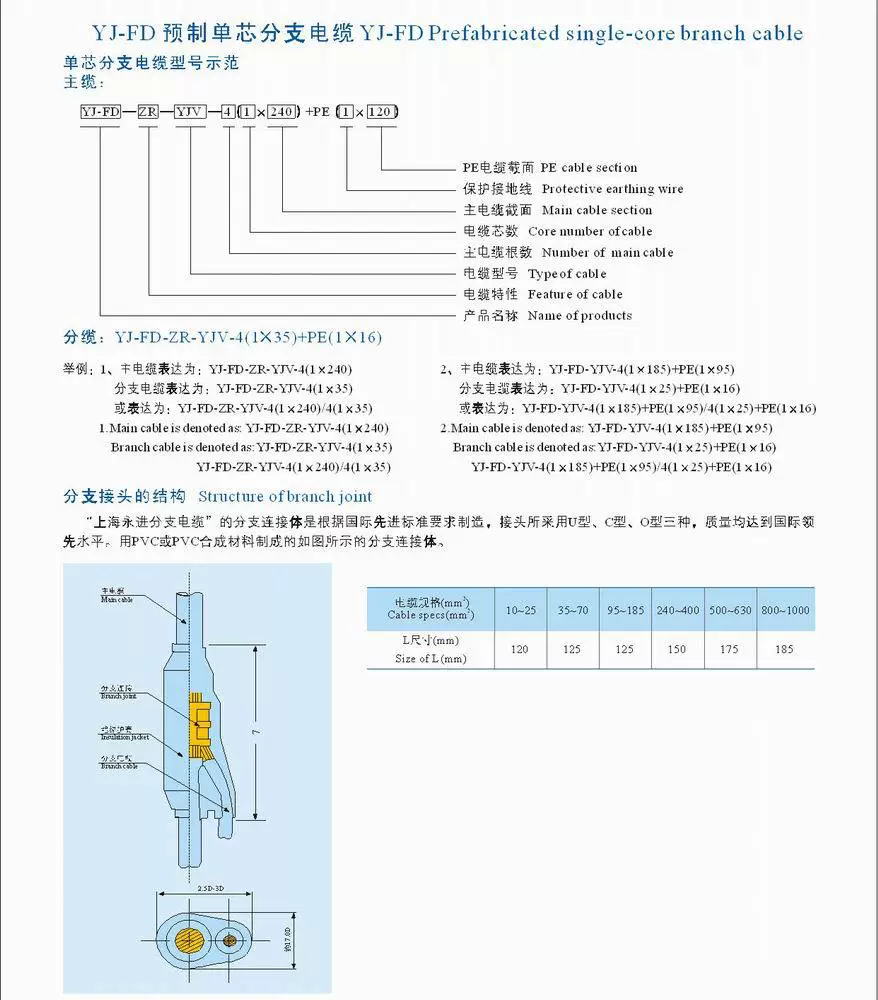

型号及名称、规格

1、 型号名称见表1

2、 规格见表2

技术参数

   1、绝缘电阻≤200MΩ。

   2、工频耐压≥3.5kV/min。

   3、接头的接触电阻与等长的分支线的基准电阻之比≤1.2。

   4、接头短路强度大，短路后接触电阻比率的变化率≤0.2。

   5、阻燃分支电缆护套自熄时间≤12s。

   6、NH型分支电缆能在燃烧情况下，保持90min的正常运行。

   7、VV型电缆导体最高工作温度70°C；YJV型电缆导体最高工作温度90°C。

   8、气密防水性好。分支接头浸入水中，在水与电缆芯间测绝缘电阻和工频耐压均符合1、2的要求

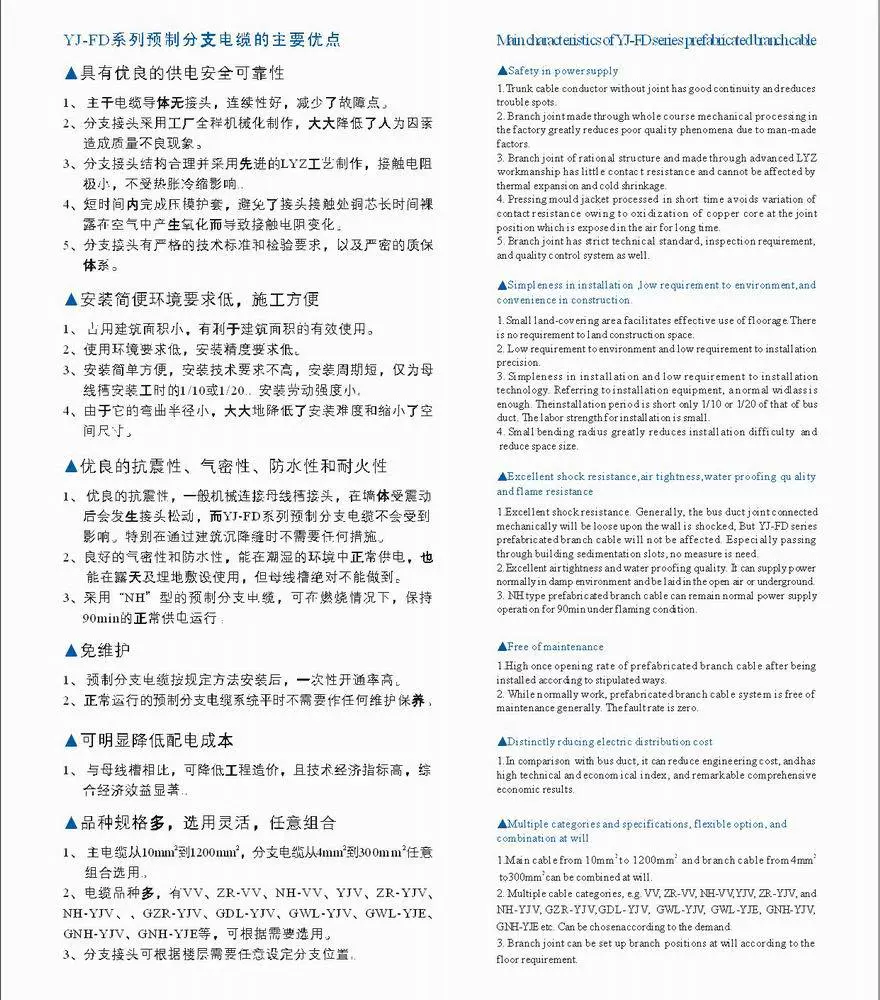

  产品特色

●具有优良的供电可靠性。

   1、主干线电缆导体无接头，连续性好，减少了故障点。

   2、分支接头结构合理，采用先进工艺制作，接触电阻极小，不受热胀冷缩影响。

   3、短时间内完成护套，避免了接头接触处铜芯长时间裸露在空气中产生氧化而导致接触电阻变化。

   4、分支接头有严格的技术标准和检验要求，以及严密的质保体系。

●可明显降低配电成本。

  与母线槽比，可降低工程造成价，且技术经济指标高，综合经

济效益明显。

●品种规格多，选用灵活，任意组合。

   1、主电缆从10mm2到1200mm2，分支电缆从10mm2到95mm2任

意组合选用。

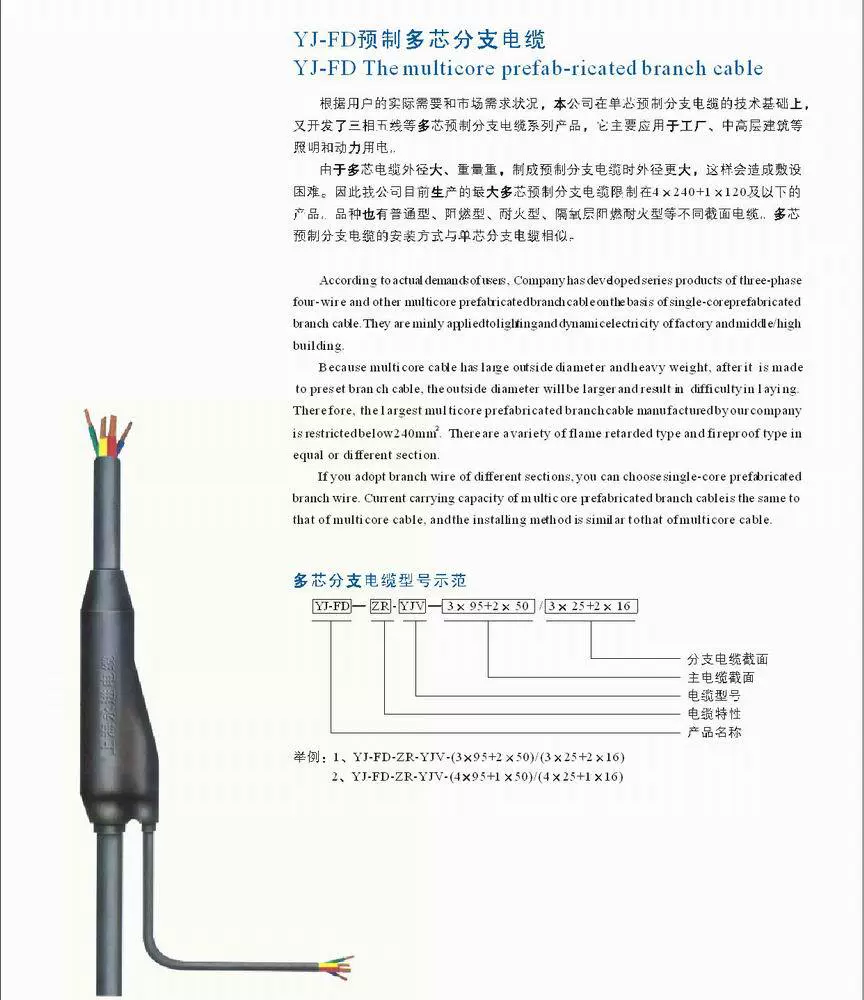

   2、电缆品种多，有VV、ZR-VV、NH-VV、YJV、ZR-YJV、NH-YJV等，可根据需要选用。

   3、分支接头可根据楼层需要任意设定分支位置。

●安装环境要求低，施工方便。

   1、占用建筑面积小，有利于建筑面积的有效使用，对土建的空间

尺寸无要求。

   2、使用环境要求低，安装精度要求低。

   3、安装简单方便，技术要求不高，仅需一台普通卷扬机。且安装

周期短,仅有母线槽安装工时的1/10或1/20。安装劳动强度小。

4由于它的弯曲半径小，大大降低了安装难度,缩小了空间尺寸。

●优良的抗震性、气密性、防水性和耐火性。

   1、优良的抗震性。一般机械连接母线槽接头，在墙体受震动后会发生接头松动，而FD系列分支电缆不会受到影响，特别在通过建筑沉降缝时不需要任何措施。

   2、良好的气密性和防水性。能在潮湿的环境中正常供电，也能在露天或埋地敷设。

   3、采用"NH"型的分支电缆，可在燃烧情况下保持90min的正

常供电。

●免维护

   1、分支电缆按规定方法安装后，一次性开通率高。

   2、正常运行的分支电缆系统平时不需要作任何维护保养。

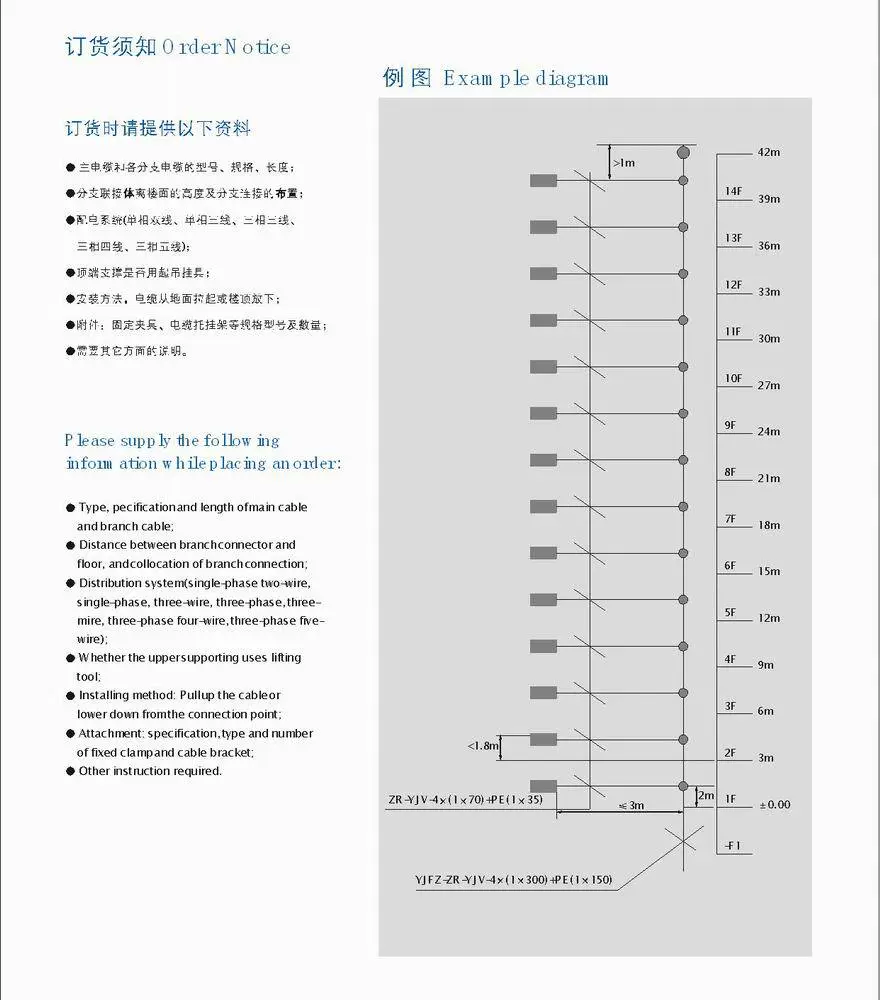

订货说明

  因分支电缆结构特殊，故需用户在订货之前，提供本公司如下资料，以确保本公司提供的产品经济合理便利。

  ●配电系统图和楼层标高剖面图；

  ●主干电缆和各分支电缆的规格和长度,分支接头离楼面高度，楼层配电箱进分支电缆上进线和下进线；

  ●主干电缆和各分支电缆的品种、型号；

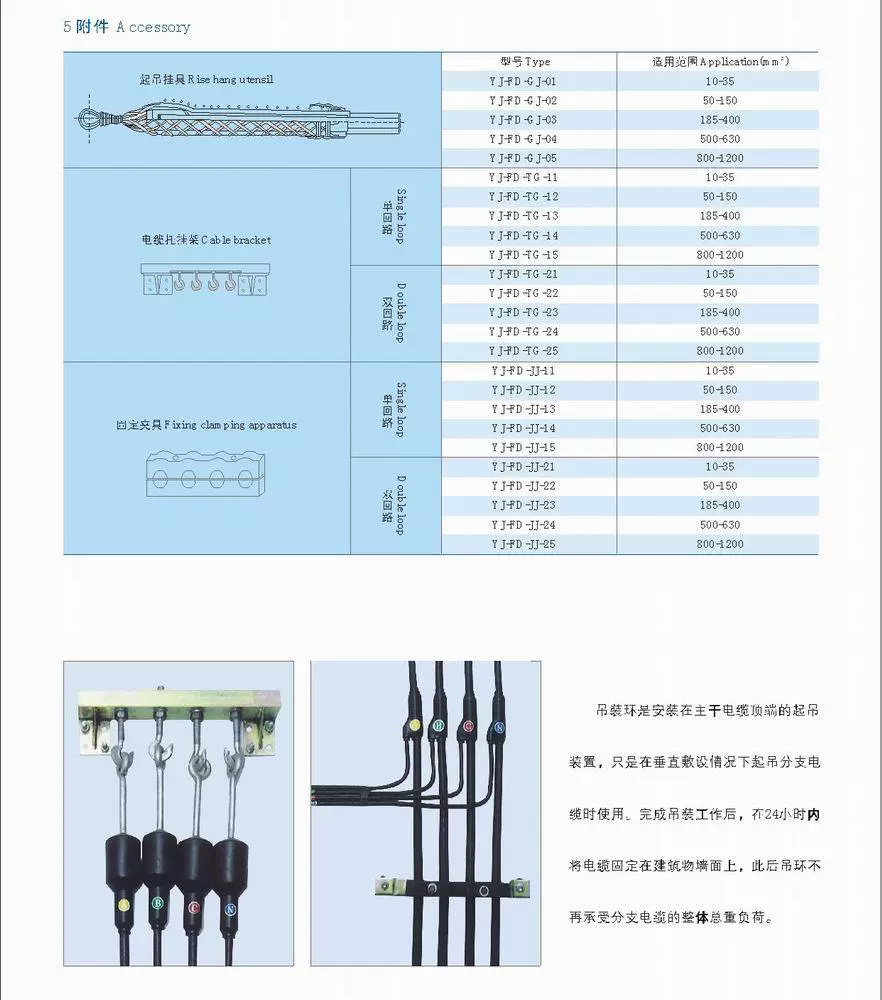

  ●配件型号、规格、数量；

  ●电缆从地面拉起或由楼顶放下的吊装方法；

  ●其他需要说明的项目。
