您当前的位置： 首页 » 供应产品 » 交联聚乙烯绝缘聚氯乙烯护套电力电缆
 点击图片查看原图 |
|
| 产品： |
浏览次数：368交联聚乙烯绝缘聚氯乙烯护套电力电缆 |
| 品牌： |
千力 |
| 额电电压： |
0.6/1kV |
| 单价： |
面议 |
| 最小起订量： |
1 m |
| 供货总量： |
1000000 m |
| 发货期限： |
自买家付款之日起 3 天内发货 |
| 有效期至： |
长期有效 |
| 最后更新： |
2014-08-09 12:06 |
| |
 |
|
一、标准：
本产品按国家标准GB12706-91或国际电工委员会IEC502-83制造。产品适宜敷设在额定电压为(U0/U)0.6/1kv的线路中作输配电能之用。
二、型号、名称、适用范围
| 型 号 |
名 称 |
适用范围 |
VV(VY)
VLV(VLY) |
聚氯乙烯绝缘、聚氯乙烯(聚乙烯)护套电力电缆 |
敷设在室内、隧道内及管道中，
电缆不能承受机械外力作用 |
VV22(23)
VLV22(23) |
聚氯乙烯绝缘、聚氯乙烯(聚乙烯)护套钢带铠装电力电缆 |
敷设在室内、隧道内及管道中，
电缆不能承受机械外力作用 |
VV32(33)
VLV32(33) |
聚氯乙烯绝缘、聚氯乙烯(聚乙烯)护套粗钢丝铠装电力电缆 |
敷设在室内、矿井中、水中，
电缆能承受相当的拉力 |
VV42(43)
VLV42(43) |
聚氯乙烯绝缘、聚氯乙烯(聚乙烯)护套细钢丝铠装电力电缆 |
敷设在室内、矿井中、水中，
电缆能承受相当的拉力 |
| YJV YJLV |
交联聚乙烯绝缘聚氯乙烯护套电力电缆 |
架空、室内、隧道、电缆沟 |
| YJY YJLY |
交联聚乙烯绝缘聚乙烯护套电力电缆 |
|
| YJY22 YJLV22 |
交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 |
室内、隧道、电缆沟及地下 |
三、规格
| 型 号 |
芯 数 |
标称截面(mm2) |
| VV VY VLV VLY |
1 |
1.5～240 |
VV VY VV22 VY23
VLV VLY VLV22 VLY23 |
2 |
1.5～185
4.0～240 |
VV VY VLV VLY
VV22 VY23 VLV22 VLY23
VV32 VY33 VLV32 VLY33
VV42 VY43 VLV42 VLY43 |
3 |
1.5～185
4.0～240
16～240
16～240 |
VV VY VLV VLY
VV22 VY23 VLV22 VLY23 |
3+1 |
4.0～240
4.0～240 |
VV VY VLV VLY
VV22 VY23 VLV22 VLY23 |
4 |
4.0～240
4.0～240 |
VV VY VLV VLY
VV22 VY23 VLV22 VLY23 |
5 |
4.0～240 |
四、使用性能
电缆长期使用，最高工作温度不得超过70℃，5秒钟短路时不超过160℃，电缆敷设时不受落差限制，敷设时环境温度不低于0℃。敷设时电缆的最小弯曲半径：单芯电缆为20(D+d)mm,多芯电缆为15(D+d)mm，(D与d分别为电缆和导体的实际外径，若主导体不是圆形，则d=1.13 ，S为主导体标称截面，单位mm2)。

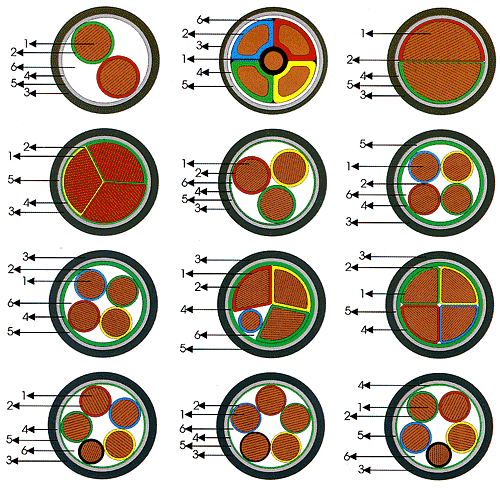

五、电缆结构图
 |
上图电缆型号：VV22、VLV22、VV23、VLV23、YJV、VJV22、YJLV、YJLV22
1—导体 4—内衬层
2—绝缘层 5—铠装层
3—外护套 6—填充
注：无铠装电缆内衬层为无纺布，铠装电缆内衬层为PVC黑带。 |
|
|
