一：产品特点及用途
一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性；耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺，更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性，产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。
本质安全防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆安全性能，适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接，形成本安热电偶测温系统。
二：产品执行标准
GB/T4989-94(等效采用IEC584-3标准)
三：使用特性
1． 导体最高工作温度：耐热级：聚全氟乙丙烯(F46)200℃，可溶性聚四氟乙烯260℃，硅橡胶180℃
普通级：聚氯乙烯70℃和105℃，交联聚乙烯90℃，低烟无卤阻燃聚烯烃70℃，交联型90℃和125℃
2． 低环境温度： 聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
氟塑料绝缘和护套：固定敷设-60℃，非固定敷设-20℃
3． 电缆允许弯曲半径： 非铠装电缆最小为外径的6倍
铜带屏蔽或钢带铠装点缆最小为电缆外径的12倍
氟塑料绝缘和护套最小为电缆外径的10倍
四：基本型号及名称

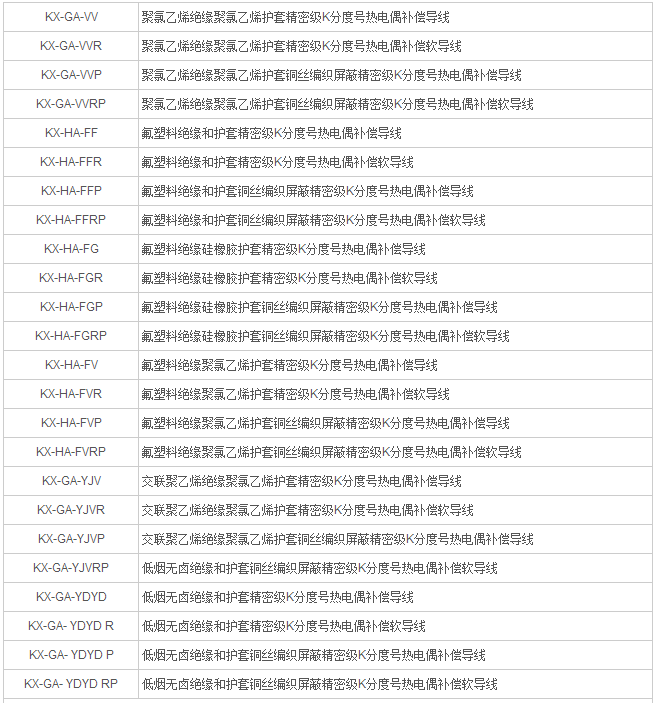

1：热电偶用补偿导线

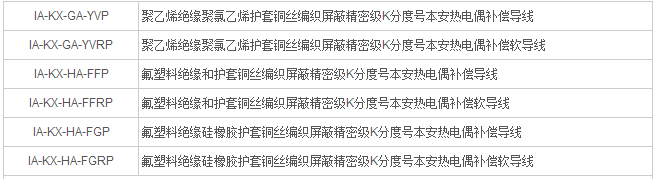

2：本安型热电偶用补偿导线
注：上述型号仅列出KX，其他如SC、KC、EX、NC、TX、JX只需改变型号第一项即可，
阻燃型在型号前加ZR，ZR192为进口PFA材料，
屏蔽可采用镀锡铜丝屏蔽。
